Что включает неразрушающий контроль строительных конструкций и оборудования?
Неразрушающий контроль представляет собой комплекс методов, позволяющих оценить техническое состояние металла, сварных соединений, бетона, трубопроводов, резервуаров, грузоподъемных конструкций и других объектов без демонтажа и повреждения рабочих элементов. Цель обследования состоит в выявлении поверхностных дефектов, внутренних дефектов и несплошностей, которые могут снизить прочность, герметичность, устойчивость или срок безопасной эксплуатации конструкции. В зависимости от материала, назначения объекта и требований технического задания применяются визуальный контроль, измерительный контроль, ультразвуковая дефектоскопия, радиографический контроль, магнитопорошковый и капиллярный методы, а также инструментальные измерения геометрических параметров.
До начала работ специалисты изучают нормативную документацию, проектные решения, ранее оформленные акты и сведения об эксплуатации объекта. Затем определяется зона контроля, выбирается методика проведения, подбирается измерительное оборудование и проверяется его исправность. При необходимости выполняется подготовка поверхности, удаление загрязнений, окалины, лакокрасочного покрытия или продуктов коррозии. Для сварных соединений особое внимание уделяется выявлению трещин металла, непроваров, пор сварного шва, шлаковых включений, подрезов, прожогов и иных нарушений технологии сварки.
Результатом становится протокол результатов с указанием объекта, участка проверки, примененного метода, параметров оборудования, обнаруженных признаков дефектов, их размеров и координат дефекта. При комплексном обследовании оформляется техническое заключение, в котором отражаются результаты измерений, выявленные отклонения, оценка соответствия требованиям и рекомендации по ремонту, усилению либо дальнейшему наблюдению. Стоимость отдельных работ может составлять от 5094 руб/м² и определяется после анализа объема, сложности доступа, количества контрольных участков и необходимости применения нескольких методов.
Какие дефекты выявляются при проверке сварных соединений методом неразрушающего контроля?
Проверка сварных соединений позволяет обнаружить нарушения, которые невозможно достоверно определить только по внешнему виду конструкции. Визуальный контроль выявляет видимые поверхностные дефекты: трещины металла, неполный провар, подрезы, наплывы, прожоги, неправильную форму шва, смещение кромок и следы коррозии. Однако часть опасных нарушений располагается внутри металла или под поверхностным слоем, поэтому для получения объективной оценки применяются ультразвуковой, радиографический, магнитопорошковый и капиллярный методы. Они помогают находить внутренние дефекты, скрытые несплошности, расслоения, непровары, поры сварного шва и шлаковые включения.

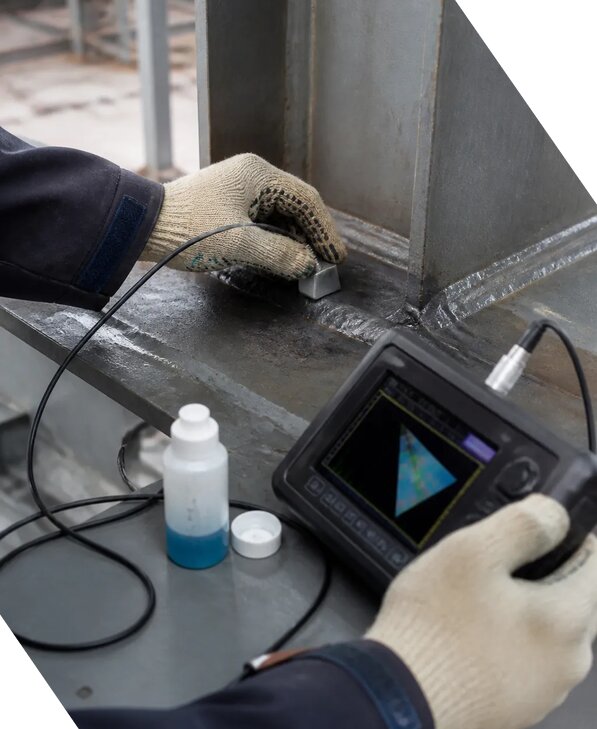

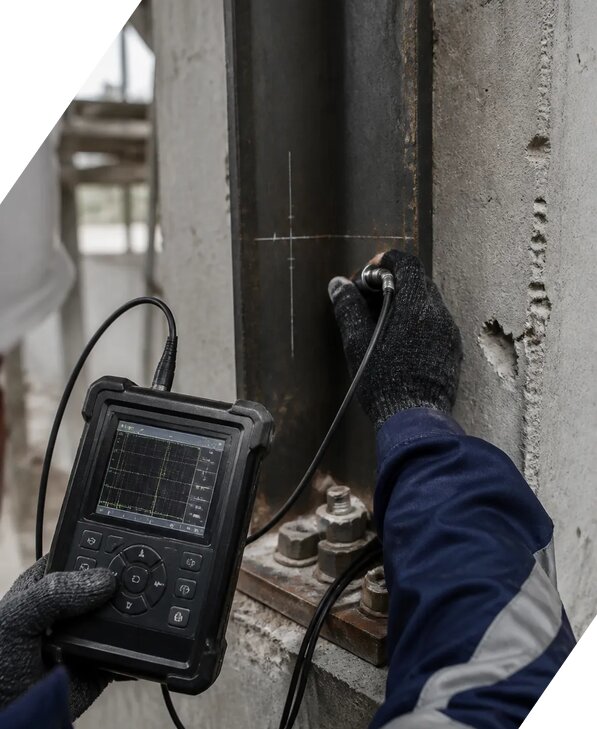

При ультразвуковой дефектоскопии в контролируемый металл направляется акустический сигнал. Отражение от границы раздела или неоднородности фиксируется прибором, а по амплитуде сигнала, времени прохождения и направлению луча специалист определяет вероятное расположение нарушения. Такой метод позволяет установить глубину залегания, протяженность и координаты дефекта. Радиографический контроль применяется для получения изображения внутренней структуры сварного соединения и особенно эффективен при выявлении газовых пор, шлаковых включений, непроваров и других объемных нарушений. Магнитопорошковый метод используется для ферромагнитных сталей и хорошо обнаруживает поверхностные и подповерхностные трещины. Капиллярная дефектоскопия подходит для выявления открытых на поверхность микротрещин и пор на различных непористых материалах.
Выбор метода зависит от толщины металла, марки материала, типа соединения, условий доступа, категории ответственности и требований нормативной документации. Для каждого этапа устанавливаются чувствительность контроля, порядок подготовки поверхности, допустимые уровни сигналов и критерии браковки. Настройка дефектоскопа выполняется с применением контрольного образца или стандартного образца предприятия. По итогам оформляются протокол результатов и заключение дефектоскопии с выводом о соответствии требованиям. В Фурманове специалисты могут объединить несколько методов, если один способ не обеспечивает достаточную достоверность оценки.
Как определяется достоверность результатов неразрушающего контроля?
Достоверность неразрушающего контроля обеспечивается не отдельным измерением, а последовательным выполнением комплекса организационных и технических процедур. Сначала специалисты определяют цель обследования, характеристики объекта, доступность поверхностей, материал конструкции, толщину элементов и возможные механизмы повреждения. На основании этих данных формируется техническое задание и выбирается методика проведения. Если существует риск одновременного появления поверхностных и внутренних дефектов, применяется сочетание нескольких методов. Например, визуальный контроль дополняется ультразвуковой проверкой, а магнитопорошковая или капиллярная дефектоскопия используется для уточнения состояния поверхности.
Перед началом работ проверяется измерительное оборудование, испытательное оборудование, кабели, преобразователи, источники освещения и вспомогательные приспособления. Настройка дефектоскопа выполняется по контрольному образцу, что позволяет подтвердить рабочий диапазон прибора и необходимую чувствительность контроля. В процессе фиксируются исходные параметры, температура, состояние поверхности, условия доступа и иные факторы, способные повлиять на погрешность измерений. При проведении натурных измерений специалист контролирует правильность установки датчиков, стабильность контакта, направление сканирования и повторяемость показаний.
Особое значение имеет квалификация исполнителей и соблюдение требований нормативной документации. Все обнаруженные признаки проверяются повторно, а спорные участки обследуются альтернативным методом. В документах указываются результаты измерений, координаты дефекта, размеры выявленного нарушения, характеристики сигнала, примененный прибор и условия проведения работ. Если дефект не подтвержден или его параметры находятся около предельно допустимого значения, это отражается в техническом заключении с указанием ограничений достоверности и рекомендаций по дополнительному обследованию.
Аккредитованная лаборатория оформляет протокол результатов на основании фактически выполненных процедур, а не предположений. Такой документ может использоваться при приемке работ, техническом освидетельствовании, расследовании причин повреждений, подготовке ремонта и подтверждении соответствия требованиям. Для уточнения состава обследования можно направить запрос КП Льву Константиновичу.
В каких случаях требуется комплексное обследование с применением нескольких методов?
Комплексное обследование необходимо в ситуациях, когда один способ контроля не позволяет оценить все возможные виды повреждений или когда объект относится к категории повышенной ответственности. Такой подход применяется для обследования несущих металлических конструкций, сварных соединений трубопроводов, резервуаров, мостовых элементов, подкрановых балок, технологических аппаратов, фасадных креплений и оборудования, работающего под давлением или при переменных нагрузках. Комплекс методов также целесообразен после аварии, пожара, длительной эксплуатации, воздействия агрессивной среды, выявления коррозии или появления визуальных признаков деформации.
Обычно обследование начинается с визуального контроля и натурных измерений. Специалисты фиксируют геометрию, следы коррозии, деформации, состояние защитных покрытий, доступные трещины и нарушения сварных швов. Затем ультразвуковой метод применяется для определения толщины металла и поиска внутренних дефектов. Магнитопорошковая дефектоскопия позволяет выявить поверхностные и подповерхностные трещины в ферромагнитных деталях, а капиллярный контроль используется там, где требуется найти мельчайшие открытые несплошности. Радиографический метод может назначаться для ответственных сварных соединений, когда требуется документально подтвердить внутреннее состояние шва.
Комбинация технологий помогает разграничить производственные дефекты и повреждения, возникшие в процессе эксплуатации. Например, поры сварного шва и шлаковые включения могут быть связаны с нарушением технологии изготовления, а трещины металла, коррозионное истончение и усталостные разрушения часто формируются позднее. Сопоставление данных повышает точность оценки, позволяет определить координаты дефекта и установить, влияет ли он на несущую способность или герметичность элемента.
По завершении работ подготавливаются протокол результатов, заключение дефектоскопии и техническое заключение. В них указываются примененные методы, зона контроля, результаты измерений, выявленные отклонения, погрешность измерений, вывод о соответствии требованиям и рекомендации по ремонту. Работы выполняются с учетом требований нормативной документации и особенностей объекта. При заказе услуги под ключ скидка от 15 процентов.
Какие документы оформляются по итогам неразрушающего контроля?
По итогам неразрушающего контроля формируется комплект документов, подтверждающий фактический объем обследования, примененные технологии и полученные результаты. Основным документом является протокол результатов. В нем указываются сведения об объекте, адрес или производственная площадка, дата проведения работ, основание для обследования, техническое задание, примененная методика проведения, типы измерительного оборудования и испытательного оборудования, их идентификационные данные, а также сведения о специалистах, выполнявших контроль. Для каждого участка фиксируются зона контроля, состояние поверхности, результаты измерений и признаки обнаруженных нарушений.
Если выполняется дефектоскопия сварных соединений, в документации отражаются тип шва, его расположение, длина обследованного участка, способ контроля, параметры настройки дефектоскопа, использованный контрольный образец, уровень чувствительности контроля и выявленные показания. При обнаружении нарушения указываются его вид, размеры, глубина или протяженность, амплитуда сигнала, координаты дефекта и ссылка на критерии оценки. Это позволяет сопоставить результаты с требованиями нормативной документации и определить необходимость ремонта, повторной проверки или дополнительного исследования.
В зависимости от задачи к протоколу могут прилагаться схемы расположения участков, фотографии, дефектограммы, радиографические снимки, таблицы толщинометрии, журналы контроля и ведомости выявленных повреждений. По результатам анализа оформляется заключение дефектоскопии, а при обследовании строительных конструкций или оборудования составляется расширенное техническое заключение. В нем приводится оценка фактического состояния, описываются поверхностные дефекты, внутренние дефекты, коррозионные повреждения, несплошности и отклонения геометрии, а также формулируется вывод о соответствии требованиям.
Документы могут использоваться для приемки монтажных и сварочных работ, подтверждения качества ремонта, подготовки технического освидетельствования, продления срока эксплуатации, разработки проектных решений и контроля устранения замечаний. Лабораторный контроль проводится в соответствии с утвержденными процедурами, а при необходимости материалы предоставляются в электронном и бумажном виде. Компания ЭкспертизаРоссия работает с 2013 года. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
